엘리베이터

    화물용

    물류 수송 합리화 추세에 따라 아파트형 공장 및 일반 건물 외에도 저용량 화물은 물론 지게차를 탑재한 대용량 화물까지
    첨단의 기술력을 바탕으로 원하는 용도에 따른 맞춤식 기종을 공급할 수 있습니다.

    화물용 엘리베이터(로프식)

    좌우로 페이지를 넘겨서 내용을 확인하세요.
    단위(mm)
    속도
    (m/min)    		 정격하중(kg) 카내부 규격 출입문 규격 승강로 내부규격 기계실 내부규격 정격하중(kg)
    (mm) (mm)
    폭 x 깊이 폭 X 높이 폭 X 깊이 폭 X 깊이
    30, 45 2,000 2,200 X 2,800 2,200 X 2,100 3,300 X 3,600 4,300 X 3,600 2,000
    60
    30, 45 2,500 2,500 X 3,000 2,500 X 2,100 3,600 X 3,800 4,600 X 3,800 2,500
    60
    30, 45 3,000 2,500 X 3,400 2,500 X 2,100 3,700 X 4,200 4,600 X 3,800 3,000
    15, 30 3500 2,800 X 3,800 2,800 X 2,100 3,800 X 3,100 3,000 X 3,100 3500
    45
    15, 30 4000 3,000 X 4,000 3,000 X 2,100 3,000 X 4100 4,000 X 4,100 4000
    45
    15,30 4,500 3,000 X 4,500 4,500
    15, 30 5000 3,200 X 4,800 3,200 X 2,100 4,400 X 5,700 5,400 X 5,700 5000
    15,30 5,500 3,200 X 5,000 3,200 X 2,100 5,500
    15,30 6,000 3,500 X 5,500 3,500 X 2,100 4,700 X 6,400 5,700 X 6,400 6,000
    단위(mm)
    속도
    (m/min)    		 정격하중
    (kg)    		 오버헤드
    (O.H)    		 피트
    (Pit)    		 기계실 높이
    15, 30, 45 2,500(kg) ≥ 4,600 1,250 2,500
    3,000(kg) ≤ 5,050 1,550
    60 2,500(kg) ≥ 5,000 1,550

    화물용 엘리베이터 (유압식)

    좌우로 페이지를 넘겨서 내용을 확인하세요.
    단위(mm)
    속도
    (m/min)    		 정격하중(kg) 카내부 규격 출입문 규격 승강로 내부규격 기계실 내부규격
    (mm) (mm)
    폭 x 깊이 폭 X 높이 폭 X 깊이 폭 X 깊이
    30, 60 1,000 1,700 X 2,300 1,400 X 2,100 2,750 X 2,900 2,750 X 3,900
    1,500 2,200 X 2,400 1,700 X 2,100 3,250 X 3,000 3,250 X 4,000
    2,000 2,200 X 2,800 1,700 X 2,100 3,250 X 3,400 3,250 X 4,400
    2,000 2,500 X 2,500 2,000 X 2,100 3,500 X 3,100 3,500 X 4,100
    2,500 3,000 X 2,500 2,300 X 2,100 4,200 X 3,300 4,200 X 4,300
    3,000 3,000 X 3,000 2,400 X 2,100 4,400 X 3,700 4,400 X 4,700
    2,000 2,200 X 2,800 2,200 X 2,100 3,300 X 3,600 3,300 X 4,600
    2,500 2,500 X 3,000 2,500 X 2,100 3,600 X 3,800 3,600 X 4,800
    3,000 2,500 X 3,400 2,500 X 2,100 3,700 X 4,200 3,700 X 5,200
    15, 20 4,000 3,000 X 4,000 3,000 X 2,100 4,200 X 4,800 4,200 X 5,800
    5,000 3,200 X 4,800 3,200 X 2,100 4,400 X 5,700 4,400 X 6,700
    6,000 3,500 X 5,500 3,500 X 2,100 4,700 X 6,400 4,700 X 7,400
    15,30 6,000 3,500 X 5,500 3,500 X 2,100 4,700 X 6,400 5,700 X 6,400
    단위(mm)
    속도
    (m/min)    		 정격하중
    (kg)    		 오버헤드
    (O.H)    		 피트
    (Pit)    		 기계실
    높이
    15, 20, 30 2,500(kg) ≥ 4,600 1,250 2,200
    3,000(kg) ≤ 5,050 1,550

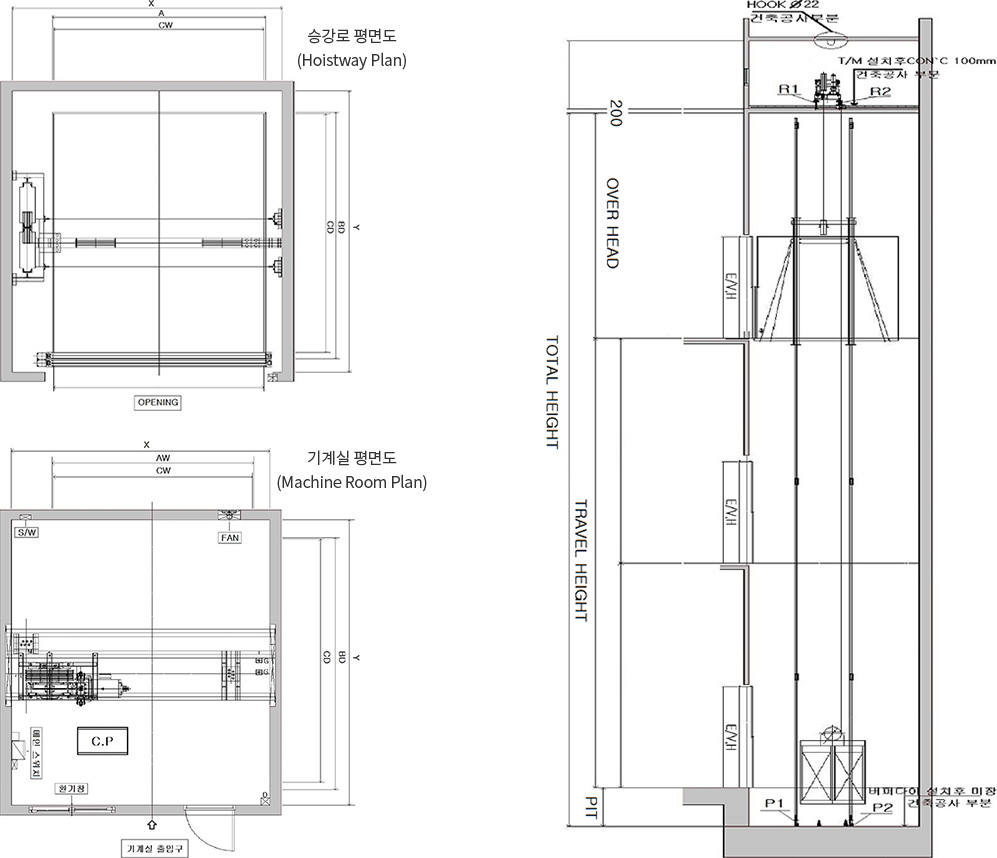

    평면도 및 단면도
