엘리베이터

    전망용

    전망용 엘리베이터는 어떠한 장소나 어떠한 형태의 건물에도 적용될 수 있습니다.
    투명창이 있는 전망용 엘리베이터는 전망타워, 오피스 빌딩, 호텔, 백화점, 지하철 역사, 공항 등에 설치되어 주변공간의 인테리어 디자인과 조화를 이뤄
    건물의 품격을 한 차원 높여드립니다.

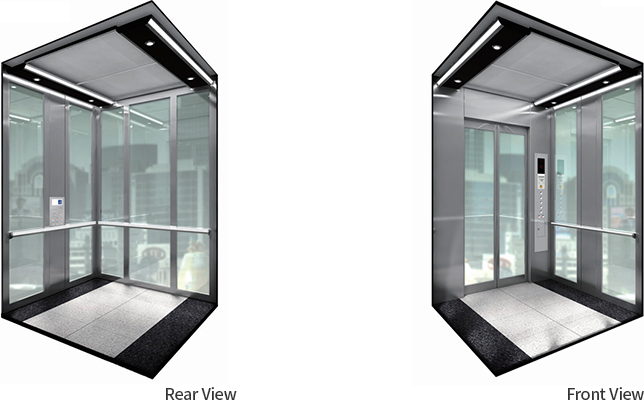

    전망용 엘리베이터

    좌우로 페이지를 넘겨서 내용을 확인하세요.

    단위 (mm)

    속도
    (m/min)    		 인승 정격하중(kg) 카 내부규격 출입문 규격 승강로 내부규격 기계실 내부규격 속도 오버헤드
    (O.H)    		 피트 기계실
    높이
    단독 병렬 깊이
    (Y)    		 단독 병렬 깊이
    (Y)
    폭(A) x 깊이(B) 폭(W) X 높이(H) 폭(X) 폭(X) 폭(X) 폭(X) (m/min)
    60
    90
    105    		 10 750 1,400 X 1,400 800 X 2,100 2,450 5,100 2,050 3,450 6,100 2,050 60 4,800 2,000 2,450
    12 900 1,600 X 1,450 900 X 2,100 2,650 5,500 2,100 3,650 6,500 2,100 90 5,100 2,200
    13 1,000 1,600 X 1,600 2,250 2,250
    15 1,150 1,600 X 1,770 2,420 2,420
    18 1,350 1,700 X 1,870 1,000 X 2,100 2,850 5,900 2,520 3,850 6,900 2,520 105 5,300 2,200
    21 1,600 1,800 X 2,130 3,000 6,300 2,780 4,000 7,300 2,780

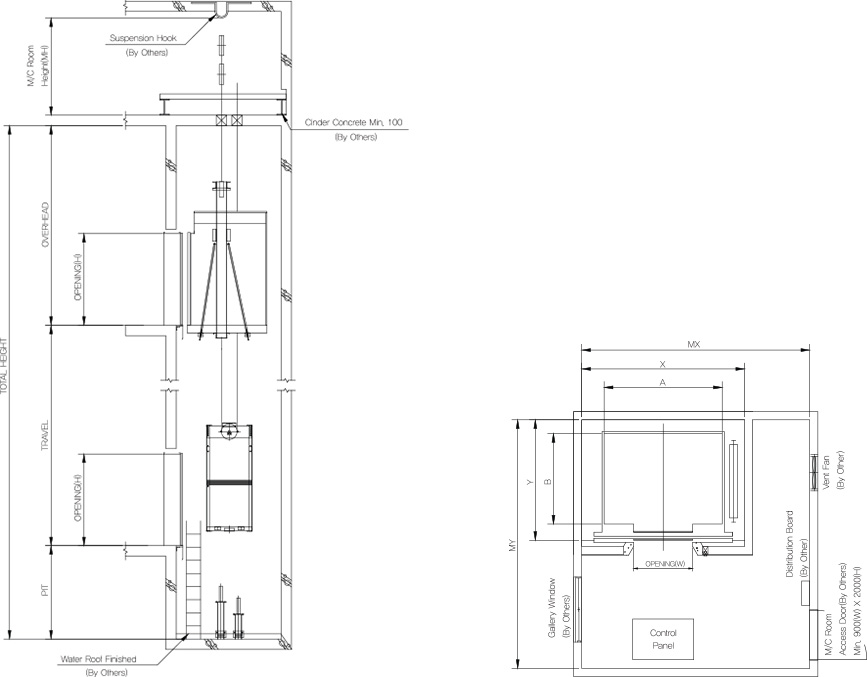

    평면도 및 단면도
